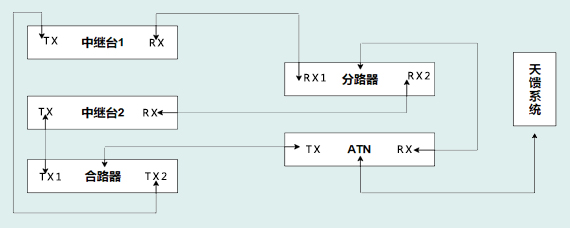

無線對講系統連接方法：以?xún)膳_(tái)中繼臺做，中繼臺1的TX口接合路器的TX1口，中繼臺1的RX口接分路器的RX1口，中繼臺2的TX口接合路器的TX2，中繼臺2的RX口接分路器的RX2口，然后合路器的ANT口接較下面也就是雙工器的TX口，分路器的ANT接雙工器和RX口，較后信號是從雙工器的ANT出去帶天饋，般無線對講系統包含以下設備：

、機房?jī)?nèi)的主設備

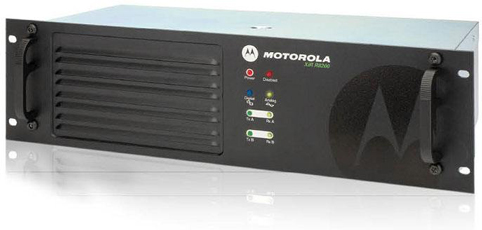

中繼臺：是在無線對講系統中，用于增大通訊距離，擴展覆蓋范圍的設備。

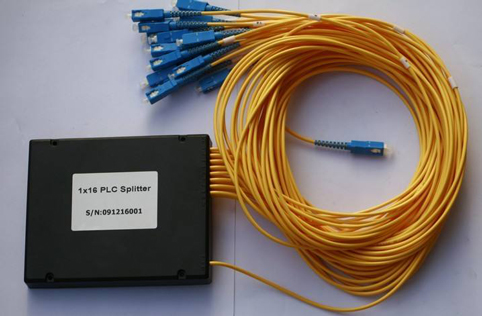

分路器：可以將無線通信系統中線路上輸入的多種頻段信號分離為單的頻段輸出到不同的通信線路中。

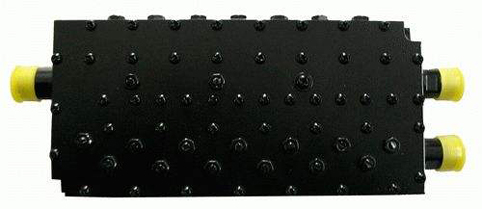

合路器：將輸入的多頻段的信號組合到在起輸出路到同套室內分布系統中。

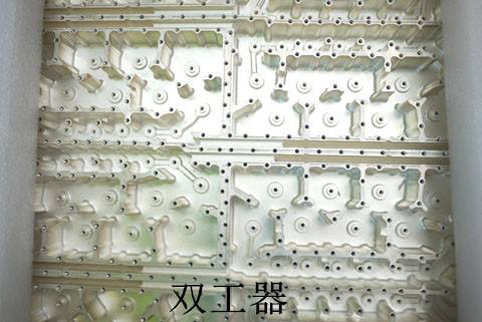

雙工器：是異頻雙工電臺，中繼臺的主要配件，其作用是將發射和接收訊號相隔離，保證接收和發射都能同時正常工作。

二、裝在外面的設備

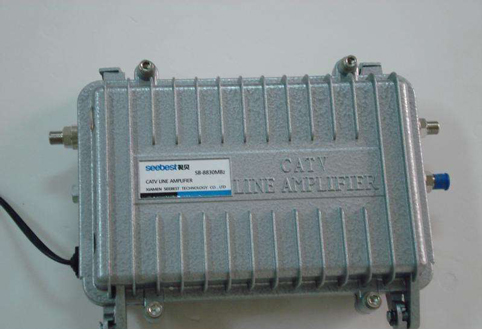

干線放大器：是在功率變低而不能滿足覆蓋要求時的信號放大設備。

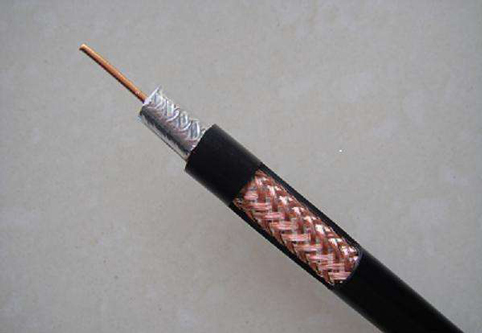

視頻同軸電纜：用來傳輸影像信號的種電纜，多用于連接安防監控?cái)z像頭和現實終端（電腦或顯示器等）的電線電纜。

耦合分配器：實現將路微波功率按比例分成幾路的設備。

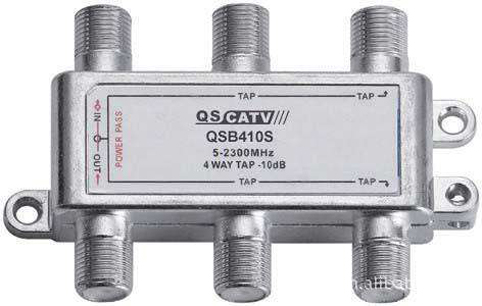

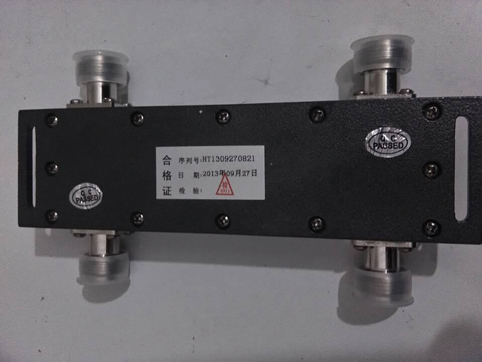

功率分配器：是種將路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件，也可反過來將多路信號能量合成路輸出，此時可也稱為合路器。

三、天線

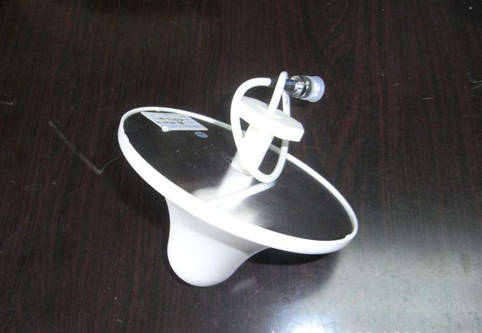

室內天線：是移動通信系統天線的種，主要用于室內信號覆蓋。

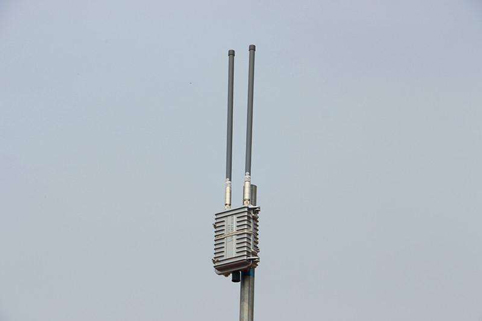

室外天線：是移動通信系統天線的種，優點是傳輸距離遠，適合遠距離傳輸。

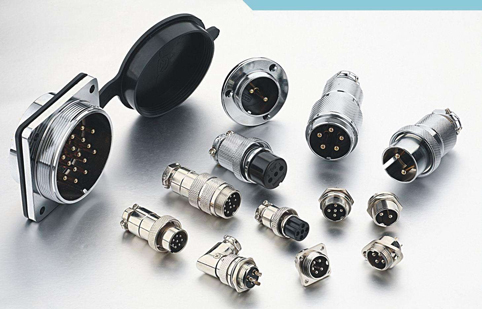

連接器：實現內外天線鏈接的設備。

以上就是對“無線對講系統連接方法，包含哪些設備”的介紹，更多精彩內容請關注本站！
